Inleiding

MIMO-de prestaties verstrekken multipad-immuniteit resulterend in snelle & verenigbare productie bij indrukwekkende afstanden!

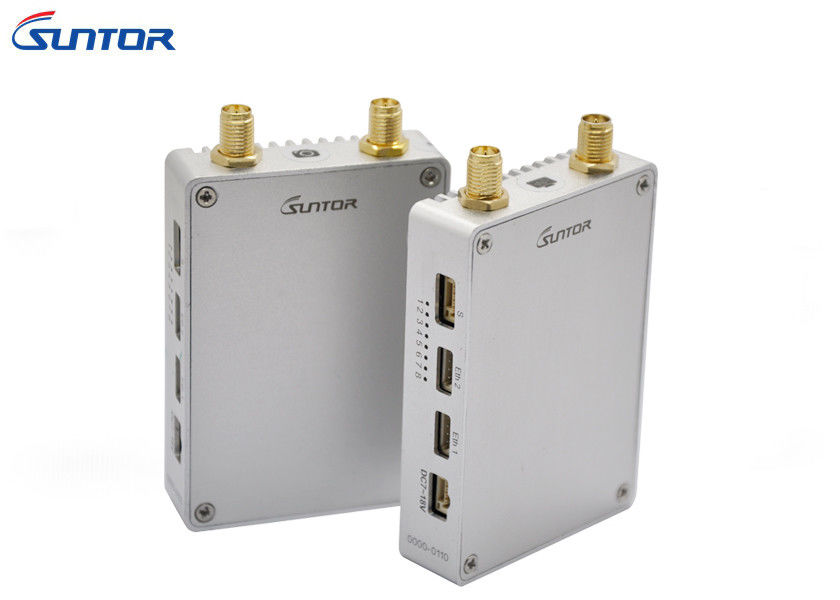

De Digitale Gegevens van ST10NPT MIMO - de verbinding is een miniatuur hoge macht, de wirless oplossing van 2X2 MIMO 2.4GHz die de nodig bandbreedte en de waaier voor complexe gegevens intensieve toepassingen verstrekt. MIMO TDD kenmerkt 2X2 MIMO, gebruikend Pariteitscontrole Met geringe dichtheid (LDPC) om robuuste rf-prestaties te bereiken.

Het miniatuur, lichtgewicht en robuuste ontwerp staat ST10NPT toe om een ideale kandidaat voor grootte gevoelige toepassingen te zijn. De hoge snelheid, lange afstandmogelijkheden van ST10NPT staat voor hoogte toe - van de kwaliteits draadloze video en telemetrie mededelingen.

Systeemeigenschappen:

• 4/8Mhz bandbreedte
• VHF-2.4GHz
• 1 de stemmende stappen van Mhz
• IP Camerainput
• De naakte raad weegt minder dan 40grams
• Uitzonderlijk goed geschikt voor UAV
• 10KM waaier (LOS)
• Beschikbaar in Regelbare 100mw-1000mW (door sotware)
• Steun dubbele IP videostroominput
• Tdd-COFDM technologie
• Configureerbare transmissieparameters met inbegrip van frequentiebandbreedte, de wachtinterval van het codetarief, constellatie
• Lange afstandtransmissie
• Hoge veerkracht aan interferentie, echo en Doppler-Effect (hoge mobiliteit)
• Gemak van installatie
• Transparante wijze Periodieke mengeling met omhooggaande 115kbps
• Gebruiksklare installatie
• Kanaalselectie op software
• Gemakkelijke configuratie via software (TDD-software)

Antenneinstallatie

1. Voor multi-Rotoruav

1. Het gebruiken van SMA-metaal beschermde semi-flexibele blauwe voederkabel die door SUNTOR wordt verstrekt de haven van TX SMA aan antenne te verbinden.
2. De antenne moet verticaal naar beneden worden opgezet.
3. De beste installatieplaats is UAV grondsteun. Met antenne binnen, kan de steun glasvezelmateriaal slechts gebruiken.
4. Als de grondsteun automatisch wordt ingetrokken, kan de antenne in het lagere deel van de vliegtuigen worden geïnstalleerd.
5. Als de antenne door de camera of de peul of de luidspreker wordt onderschept, zal de video op RX geplakt beeld of mozaïek lijken.

2. Vaste Vleugeluav

1) Het gebruiken van SMA-metaal beschermde semi-flexibele blauwe voederkabel die door SUNTOR wordt verstrekt de haven van TX SMA aan antenne te verbinden.

2) De antenne moet verticaal naar beneden worden opgezet.

3) Het beste installatiestandpunt is centrum van UAV staart, naar beneden prominent buiten het lichaam en de verticaal.

4) De tweede facultatieve opzettende positie wordt neer gevestigd onder de vleugel en lichaamsverbindingen, verticaal, zo ver mogelijk vanaf de vleugel maar dichtbij de machinebuik, die onder het buikniveau uitpuilen.
