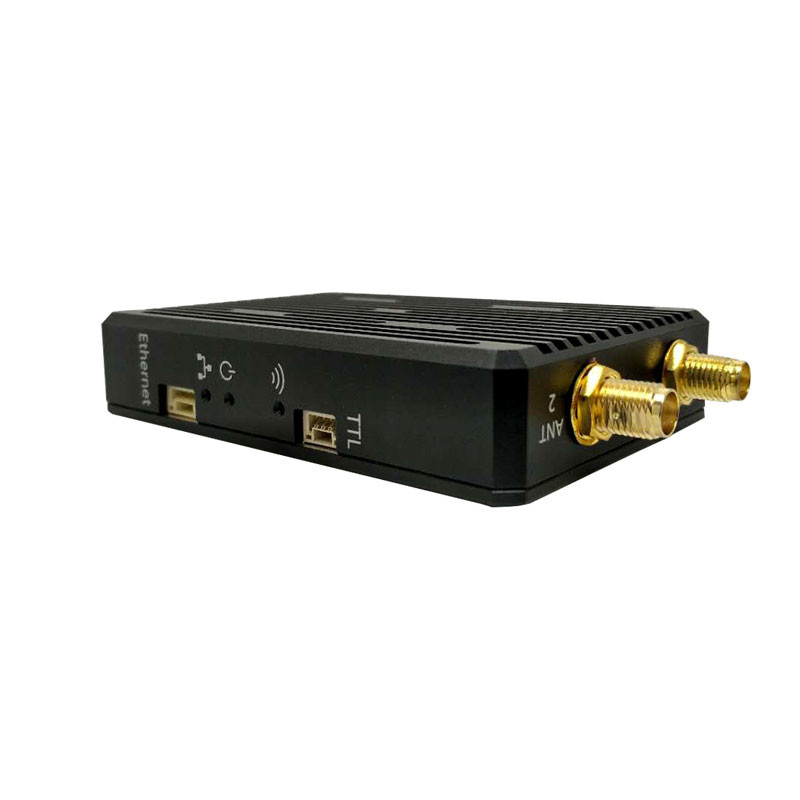

CD15NMT COFDM-zender VTX voor tweerichtingsgegevensoverdracht in verschillende configuraties

Draadloze COFDM-zender voor standaard Ethernet- en TTL-seriegegevensoverdracht

CD15NMT Drone Video Transmitter & Receiver specificatie...

Inleiding

CD15NMT-mini is de nieuwste miniaturiseerde en functionele draadloze zendapparatuur.Het neemt TDD draadloze transmissie technologie en dubbele antenne diversiteit ontwerp om de signaaltransmissie kwaliteit stabielerHet apparaat kan tegelijkertijd bidirectionele transmissie van netwerkgegevens en TTL-seriegegevens ondersteunen.en de uplink- en downlink-transmissie snelheden van de datalink kunnen evenredig worden aangepastBovendien heeft de module drie frequenties van 2,4 GHz/1,4 GHz/800 MHz als optie.

Kenmerken

• TDD OFDM draadloze transmissie-technologie;

• Facultatief 800 MHz,1.4 GHz,2.4 GHz;

• Afmetingen 88x55x17 mm Gewicht N.W.: 110 g N.W.: 140 g (inclusief antenne);

• Duplex-transmissie is 3-8 Mbps;

• Ondersteuning van punt tot punt en punt tot meerpunt in 1-4 TX tot 1RX of 1TX tot 1-4 RX. Bijvoorbeeld: drie drones voor één GCS, drie GCS voor één drone;

• Dual antenne diversity ontwerp om de signaaltransmissie kwaliteit stabieler te maken, en hoge ontvangende gevoeligheid;

• Langeafstand van meer dan 15 km in LOS, 200-500 meter in NLOS;

• een minimaal RF-vermogen van 25 dBm en een stroomverbruik van TX 5W RX 5W;

• Ondersteunen van IP-video-uitvoer en tweerichtings TTL-seriegegevens;

Toepassing

De apparatuur kan worden toegepast op het gebruik van intelligente onbemande terminals zoals UAV-drones, onbemande schepen, onbemande boten en robots. Het apparaat kan standaard ethernet-netwerkgegevens verzenden,TTL-seriepoortgegevens, ondersteunt breedspanningsstroomvoorziening en kan op grote schaal worden gebruikt in netwerkvideo-signaaloverdracht op het gebied van drones, onbemande boten, onbemande voertuigen, luchtschepen, doelvliegtuigen,met motorHet is geschikt voor draagbaar gebruik, geschikt voor wetshandhavingspersoneel op het terrein video forensische, noodopstelling,reddingslocatiesHet is een militair project zoals de marine, luchtmacht, politie en de strijdkrachten van het leger.

Accessoires

Parameters
