Productdetails
Merknaam: SUNTOR
Modelnummer: MM37D
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2 stukken
Levertijd: 10 werkdagen
Betalingscondities: T/T, Western Union
Levering vermogen: 1000 stuks / maand
Frequentiebereik: |
410~470 / 220~240 / 136~174MHz |
Kanaalbandbreedte: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Modulatie: |
GFSK / 4GFSK |
TX macht: |
5W |
RX gevoeligheid: |
-123 dBm@1200bps / -120 dBm@9600bps / -106 dBm@115200bps |
Over-the-Air-gegevenspercentage: |
1200 ~ 115200bps |
Serial Port Baud Rate: |
1200 ~ 115200bps |
Stroomvoorziening: |
GELIJKSTROOM 12V/3A |
Maximale stroom: |
2A |
Rf-Interface: |
1 × N-type |
Gegevensinterface: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, aangepast voor TTL) |
Operatie Temperatuur: |
-40°C ~ +80°C |
Afmeting: |
105 * 62,4 * 25 mm (zonder kabel en antenne) |
Gewicht: |
≤ 300 g (zonder kabel en antenne) |
Frequentiebereik: |
410~470 / 220~240 / 136~174MHz |
Kanaalbandbreedte: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Modulatie: |
GFSK / 4GFSK |
TX macht: |
5W |
RX gevoeligheid: |
-123 dBm@1200bps / -120 dBm@9600bps / -106 dBm@115200bps |
Over-the-Air-gegevenspercentage: |
1200 ~ 115200bps |
Serial Port Baud Rate: |
1200 ~ 115200bps |
Stroomvoorziening: |
GELIJKSTROOM 12V/3A |
Maximale stroom: |
2A |
Rf-Interface: |
1 × N-type |
Gegevensinterface: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, aangepast voor TTL) |
Operatie Temperatuur: |
-40°C ~ +80°C |
Afmeting: |
105 * 62,4 * 25 mm (zonder kabel en antenne) |
Gewicht: |
≤ 300 g (zonder kabel en antenne) |
1 Inleiding

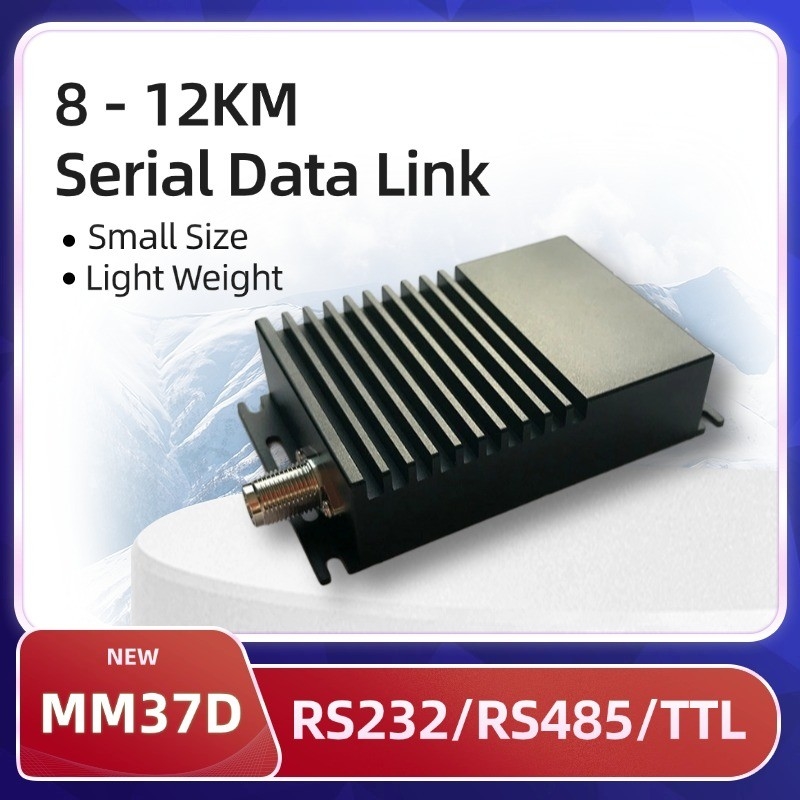

MM37D is een seriële gegevenstransmissie-radio met uitstekende RF-prestaties en een zeer lage vertraging, het ondersteunt de meeste brede frequentiebereiken van 136MHz ~ 174M,220MHz ~ 240MHz tot 410MHz ~ 470MHz en configureer baudfrequentiebereik en luchtgegevensfrequentiebereik van 1200bps tot 115200bps.
De radio ondersteunt draadloze gegevensoverdracht in zichtlijn (LOS) en niet-zichtlijn (NLOS) tot 12 kilometer.
De radio heeft RS232 en RS458 seriepoort in een DB9 connector en ondersteunt het aanpassen van TTL seriepoort.
2 Toepassingen
Sensorgegevensoverdracht, bijvoorbeeld temperatuur, vochtigheid, waterniveau, concentratie van chemische gassen
Telemetrie data link, bv. Monitoring van schepen, Monitoring van pijpleidingen, Monitoring van warmtenetwerken, Monitoring van het waterniveau, Monitoring van milieubescherming
Industriële afstandsbediening, bv. industriële automatisering procesbesturing, robotbesturing, onbemande voertuigbesturing
3 Model van het subtype
| Model |
Over-the-Air-gegevenspercentage (bps) |
Serial Port Data Rate (bps) |
Frequentiebereik (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Pin-definities
| Type | Pinnetje | Definitie | Opmerking |
| Stroomverbinder | 1 | GND | Power Ground |
| 2 | VCC | Stroomvoorziening, gelijkstroom 12V±10% | |
|
DB9 Mannelijk Verbinding |
1 | NC | |
| 2 | RS232-RXD | RS232-gegevensontvangst | |
| 3 | RS232-TXD | RS232 Gegevens verzenden | |
| 4 | NC | ||
| 5 | GND | Signaleringsgrond | |
| 6 | RS485-A | RS485 Gegevens A | |
| 7 | RS485-B | RS485 Gegevens B | |
| 8 | SET_EN | Inzetten | |
| 9 | SQ | Signalontvanger |
