Nul Videoneerstraalverbinding van de Latentiecofdm Zender HD en Gegevensopstraalverbinding

Nul Latentiehd Videoneerstraalverbinding en Gegevensopstraalverbinding

Brilblad

Gebruikershandleiding

Inleiding

Alle professionele UAV HD toepassingen delen nu hetzelfde vereiste – een robuuste draadloze videoneerstraalverbinding van HD. SUNTOR, levert uitstekende HD-beeldkwaliteit, nul latentie, en de hoogste niveaus van robuustheid. SUNTOR wendt technologie tdd-COFDM aan, die wijd als de industrienorm wordt beschouwd in de uitzending en cinematografiemarkten voor UAV. Het is 2.4GHz radio, verzekeren 2×2 MIMO en selectie van het software de handkanaal veerkrachtige gegevensconnectiviteit, vrij van interferentie, specifiek van UAV controlesverbindingen. De nul-latentie transmissieaanbiedingen leven, weergave in real time voor uitzending, inspectie, en opdracht kritieke toepassingen. Alle-in- van SUNTOR kenmerkt steunen RC, de Videotransmissie van Pixhawk en van HD in één verbinding. Eenvoudig stop-en-Vlieg!

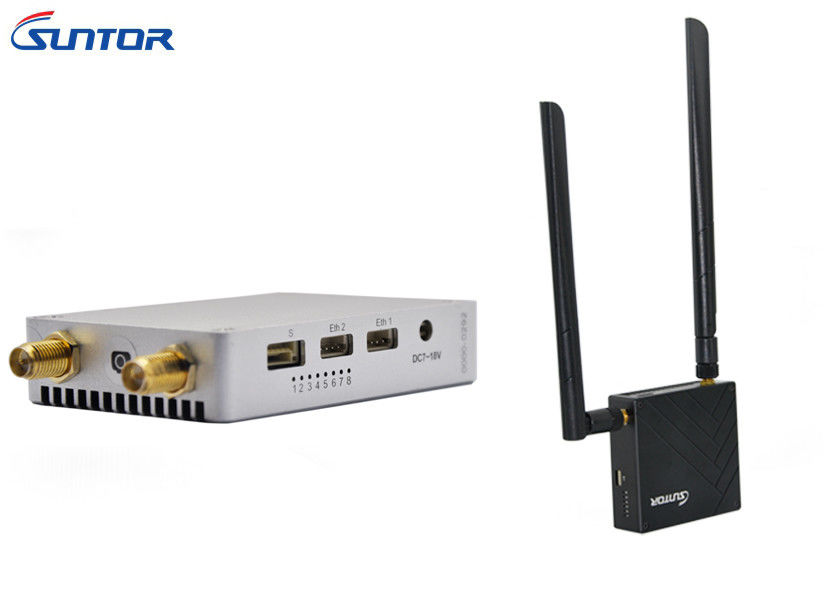

SUNTOR ST20NPT is het Perfecte hulpmiddel voor Hoge van de eindhommel en lange afstand transmissietoepassing (20km), toestaand een Nul vertraging met Mavlink-gimbal controles en de capaciteit om de levende verbinding in zeer lawaaierige milieu's te houden die door andere Hommels en draadloze communicaties worden omringd.

Zeer belangrijke Eigenschappen

• Ware volledige HD 1080P bij 60fps
• Lange afstand 65,600ft/20,000m waaier (LoS)
• Nul latentie, video in real time
• De wijze van de stabiliteitsverhoging met 4/8Mhz-kanaalbandbreedte
• De uiterst veerkrachtige digitale verbinding van 2.4GHz met AES 256
• Gecodeerd en beveiligd
• Periodieke de gegevensinterface van leveringsttl voor
• Gimbal controle over Futaba® S.Bus
• Stop-en-vlieg, uit de doosopstelling en de verrichting

Toepassingen

• Lucht videoproductie en cinematografie
• Industriële en commerciële inspectie
• Toezicht en veiligheid
• Onroerende goederenbeoordeling en supervisie
• Zoeken en redding
• De eerste evaluatie van de antwoordapparaatsituatie
• Menigtecontrole
• UAV enthousiastrecreatie

Macht

Na het controleren in goede staat zijn alle verbindingen, zetten de IP Camera, PC, de zender en de ontvanger aan. De indicatoren zullen helder en het gehele systeem begint het werk.

TX indicatorendefinitie

Na het aandrijven, zullen de apparaten normaal initialiseren. Dan zal de normale staat van de indicatoren als volgt zijn:

(1) indicatorlicht 1, 2, 3 en 6 zal in groene kleur aanzetten.

(2) na één seconde, (zal groen) indicatorlicht 1, (groene) 2, (groene) 3 en 6 (blauw) beginnen te knipperen.

(3) na het voltooide opstarten, (zal groen) indicatorlicht 1, (groene) 2, (groene) 3, (groene) 5 en 6 (blauw) constante helder houden. Indicatorlicht 4 (rood) zal vaak knipperen.

RX indicatorendefinitie

Wanneer het apparaat begint het werk normaal te beginnen, wordt al indicatorenstatus beschreven zoals volgen:

1) Na het aandrijven, worden lichte groene draai 1,2,3, licht 6 blauwe draaien en licht 8 rood.

2) Na 1 tweede, licht (Blauw) begin 1 (Groen), (Groene) 2, (Groene) 3 en 6 om te knipperen. (Groen) licht 5 en 8 (Rood) zal constant licht houden.

3) Na de voltooide aanvang. (Groen) licht 1, (Groene) 2, (Groene) 3, 4 (Rood), 6 (blauw) en 8 (Rood) zal constante helder houden. Tussen haakjes, wanneer u ETH1 gebruikt, (zullen Groene) 7 vaak knipperen.

Pakketlijst
